Sady součástek modulů Pavla Dudka DPA222, DPA223, Softstart
 |

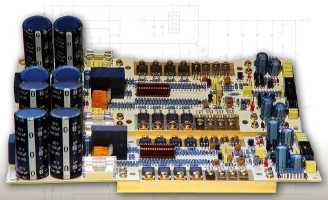

| Osazený modul DPA 222 (foto Pavla Dudka) |
Asi by bylo zbytečné představovat legendární zesilovače DPA Pavla Dudka. Jeho seriál v AR o konstrukci zesilovačů odkojil nejednoho konstruktéra. Jedna z jeho posledních konstrukcí se rozšířila natolik, že se objevila poptávka po kvalitním materiálu s garancí původu pro její osazení. Proti jsme ve spolupráci s autorem zesilovače připravili tuto sadu, která respektuje nejen kvalitu materiálu, ale i barevné sladění součástek pro skutečné puntičkáře.
Obsahuje všechny součástky diskrétní součástky které jsou na DPS, včetně konektorů. Všechny odpory jsou ve stejné tmavěmodré barvě, elektrolytické kondenzátory jsou Nippon Chemicon, keramické kondenzátory na 500V.
Pro všechny sady DPA lze objednat buď samostatnou sadu součástek bez desky, nebo kompletní stavebnici včetně originální desky plošných spojů a návodu. Označení set je sada součástek bez desky, označení DPS je komplet s deskou.
Sady součástek byly konzultovány s autorem konstrukcí, všechny desky jsou bílé pozlacené originály s černým potiskem přímo od Pavla Dudka a jsou zde prodávány s jeho souhlasem.
Sada DPA 222 obsahuje:
| Počet | Typ | Počet | Typ | |
|---|---|---|---|---|
| 40 | 2R2 | 7 | BC546B | |
| 1 | 10R | 4 | BC556B | |
| 4 | 22R | 3 | BC549C | |
| 2 | 39R | 3 | BC559C | |
| 6 | 47R | 1 | 2N5401 | |
| 2 | 68R | 1 | 2N5551 | |
| 18 | 82R | 1 | MJE340 | |
| 1 | 100R | 1 | MJE350 | |
| 5 | 220R | 1 | BD140 | |
| 8 | 430R | 3 | KF469 | |
| 1 | 680R | 3 | KF470 | |
| 4 | 1k | 4 | BD911 | |
| 5 | 1k8 | 4 | BD912 | |
| 9 | 2k2 | 1 | TL061 | |
| 12 | 3k3 | 1 | LF411 | |
| 5 | 4k7 | 2 | LED3mmRED | |
| 18 | 5k8 | 2 | DIPP8 pro | |
| 2 | 10k | |||
| 4 | 12k | 1 | MLW14 | |
| 3 | 22k | 2 | PTF15 | |
| 3 | 47k | 2 | BS140 | |
| 1 | 100k | 2 | Po T6,3A | |
| 3 | 1M | 2 | WAGO 742 | |
| 2 | 1N4007 | 1 | WAGO 743 | |
| 13 | 1N4148 | 1 | WAGO 744 | |
| 2 | BAV21 | 3 | WAGO 746 | |
| 4 | BZX85C/12 | 1 | WAGO 747 | |
| 2 | BZX55C/4v7 | 1 | WAGO 200 | |
| 2 | WAGO 600 | |||
| 1 | T64Y 2k | |||
| 2 | 2p2/500 CK | 1 | VSB24 | |
| 2 | 27p/500 CK | 4 | 6m8/50 | |
| 1 | 33p/500 CK | 1 | KBU810 | |
| 2 | 82p/500 CK | |||
| 1 | 330p/100 | |||
| 2 | 1n/100 | |||
| 2 | 22n/100 | |||
| 2 | 33n/100 | |||
| 11 | 1u/63 | |||
| 1 | 10/63 | |||
| 5 | 100u/16 | |||
| 2 | 220u/50 | |||
| 2 | 1m/16 | |||
Sada DPA 223 obsahuje:
| Počet | Typ | Počet | Typ | ||
|---|---|---|---|---|---|
| 20 | 1R | 6 | 1N4148 | ||
| 1 | 10R | 2 | BZX55/4v7 | ||
| 1 | 10R uhlík | 2 | BZX85/15v | ||
| 2 | 22R | 2 | RED LED | ||
| 2 | 39R | 1 | KBU8J | ||
| 6 | 47R | ||||
| 10 | 51R | 4 | BC546B | ||
| 2 | 68R uhlík | 4 | BC556B | ||
| 4 | 200R | 3 | BC549C | ||
| 2 | 220R | 3 | BC559C | ||
| 2 | 270R | 1 | BD139 | ||
| 1 | 330R | 1 | BD140 | ||
| 1 | 470R | 1 | MJE340 | ||
| 2 | 1k | 1 | MJE350 | ||
| 1 | 1k2 | 2 | 2SA1208 | ||
| 1 | 1k8 | 2 | 2SC2910 | ||
| 6 | 2k2 | 2 | BD911 | ||
| 2 | 2k7 | 2 | BD912 | ||
| 8 | 6k8 | 1 | LF411CP | ||
| 1 | 12k | ||||
| 1 | 18k | 1 | DIP8 | ||
| 1 | 22k | 4 | DP001S | ||
| 1 | 100k | 2 | F 2,5A | ||
| 2 | 1M | 1 | T64Y-2k | ||
| 6 | 0R | 1 | PSH02-02 | ||
| 1 | WAGO 255-742 | ||||
| 2 | 2p2/500 | 1 | WAGO 255-743 | ||
| 2 | 27p/500 | 1 | WAGO 255-744 | ||
| 1 | 47p/500 | 2 | WAGO 255-746 | ||
| 1 | 270p/500 | 1 | WAGO 255-747 | ||
| 1 | 330p/500 | 1 | WAGO 255-200 | ||
| 2 | 1n/100 | 1 | WAGO 255-700 | ||
| 2 | 22n/100 | 4 | IB2 | ||
| 2 | 33n/100 | 8 | TO220 | ||
| 6 | 100n/100 | ||||
| 1 | 1M/63 | ||||
| 2 | 100uF/16 | ||||
| 2 | 220uF/50 | ||||
| 2 | 6.800uF/50 | ||||
Sada DPA Preamp obsahuje:
| Počet | Typ | Počet | Typ | ||
|---|---|---|---|---|---|
| 8 | 2K2 | 2 | LedRed 2x5mm | ||
| 5 | 100k | 2 | BD139-16 | ||
| 4 | 51R | 2 | BD140-16 | ||
| 2 | 1M | 1 | LM4562 | ||
| 2 | 4k7 | 1 | LME49710 | ||
| 2 | 220R | 1 | OP07 | ||
| 2 | 10R | 1 | 7912 | ||
| 2 | 2R7 | 1 | 7812 | ||
| 1 | 100R | 2 | 2x2 pin lišta | ||
| 4 | 20R | 2 | PSH02 | ||
| 2 | 220p/100 | 2 | PSH03 | ||
| 12 | 100n/63 | 1 | MLW14G | ||
| 1 | 100p/100 | 1 | NC3FHA2-0NEUTRIK | ||
| 2 | 33p/500 | 1 | M4-24H | ||
| 2 | 470u/35 | 1 | P-KNX125 | ||
| 5 | 1N4148 | 3 | DIP08P | ||
| 1 | 546B | 2 | Samořez 14pin | ||
| 1 | 556B | ||||
Sada DPA SoftStart obsahuje:
| Počet | Typ | Počet | Typ | ||
|---|---|---|---|---|---|
| 2 | 100R/17W | 2 | PSH04 | ||
| 4 | 22k | 1 | DIP14P | ||
| 2 | 10k | 2 | DIP16P | ||
| 1 | 220R | 2 | 2x2pin P-lišta | ||
| 1 | 100R | 2 | WAGO255-744 | ||
| 1 | 100k | 2 | WAGO255-762 | ||
| 1 | 3M9 | 2 | WAGO255-200 | ||
| 5 | 4k7 | 1 | WAGO255-742 | ||
| 1 | 6k8 | 1 | WAGO255-764 | ||
| 1 | WAGO255-400 | ||||
| 5 | 100n/63 | ||||
| 1 | 150n/63 | 2 | F4061.24 | ||
| 2 | 470u/35 | 1 | Tr1x15V/4,5W | ||
| 1 | 100u/16 | ||||
| 1 | 10u/16-50 | 2 | T2,5A | ||
| 4 | CFAC 330n/275 | 1 | FRV005-240 | ||
| 2 | DP02 | ||||
| 6 | 1N4148 | 2 | DP02-Kryt | ||
| 1 | LedRed 2x5mm | 1 | ROV14-271K | ||
| 2 | B250C1000 | 1 | PTC265V6.0 | ||
| 5 | 546B | 2 | PMEC106-H-1m5 | ||
| 1 | 556B | ||||
| 1 | CD4093 | ||||
| 1 | CD4027 | ||||
| 1 | CD4020 | ||||
| 1 | PC817 (PC815) | ||||
| 1 | 78L15 | ||||
Sada PA03 obsahuje:
| Počet | Typ | Počet | Typ | |||
|---|---|---|---|---|---|---|
| 20 | 1R | 2 | Precidip 8 | |||
| 2 | 2R2 | 1 | Precidip 16 | |||
| 4 | 4R7 | 2 | VSB24STB | |||
| 20 | 47R | 1 | RY24W-K | |||
| 2 | 150R | 1 | MLW20SPG | |||
| 2 | 330R | 2 | J3 | |||
| 4 | 4k7 | 1 | J2 | |||
| 20 | 10k | 1 | AAG1 | |||
| 4 | 22k | 2 | AAG4 | |||
| 6 | 100k | 2 | DP-C1020 | |||
| 2 | DP-CE5526 | |||||
| 2 | 47p | 2 | F 3,15A | |||
| 4 | 68p | |||||
| 2 | 1n | 1 | 256-400 | |||
| 4 | 47n | 2 | 256-744 | |||
| 1 | 220n | 2 | 256-746 | |||
| 10 | 1uF | 4 | 256-747 | |||
| 1 | 10u/63V | 2 | TO220 | |||
| 4 | 47u/25V | 1 | TO220/27 | |||
| 4 | 100u/16V | 2 | IB2 | |||
| 2 | 100u/63V | |||||
| 2 | 220u/25V | |||||
| 2 | 27G/35V | |||||
| 2 | 85/6v8 | |||||
| 1 | 85/18v | |||||
| 12 | 1N4148 | |||||
| 1 | KBU8 | |||||
| 1 | BD140 | |||||
| 5 | BC546B | |||||
| 2 | BC556B | |||||
| 1 | 7812 | |||||
| 1 | 7912 | |||||
| 1 | MOS4020 | |||||
| 2 | OPA134PA | |||||
| 1 | LM4780TA | |||||
